Вентиляция кровли — это система элементов, которая обеспечивает движение воздуха в подкровельном пространстве и удаление избыточной влаги. Правильно организованный воздухообмен помогает снижать риск накопления конденсата, увлажнения утеплителя, образования плесени и преждевременного старения деревянных элементов кровельной конструкции.

В зависимости от конструкции крыши применяются коньковые аэраторы, точечные кровельные аэраторы, вентиляционные выходы, проходные элементы, карнизные продухи, вентиляционные ленты и другие комплектующие.

Главный принцип вентиляции скатной кровли — создать непрерывный воздушный канал: воздух поступает в нижней части кровли, проходит вдоль ската и выходит через конёк или верхние вентиляционные элементы. Если воздушный канал перекрыт утеплителем или конструктивными элементами, один установленный сверху аэратор не решит проблему.

Вентиляция кровли: зачем нужна

В утеплённой кровле присутствует несколько источников влаги:

• водяной пар из помещений;
• остаточная строительная влага;
• конденсат;
• влага, попавшая под кровельное покрытие;
• атмосферная влага при нарушении герметичности;
• температурные перепады.

Часть влаги должна удаляться через предусмотренные конструкцией слои и вентиляционные каналы.

Вентиляция подкровельного пространства позволяет:

• выводить влажный воздух;
• просушивать конструкцию;
• уменьшать риск образования конденсата;
• снижать перегрев кровли в тёплое время года;
• поддерживать рабочее состояние утеплителя и деревянных элементов;
• уменьшать вероятность появления сырости и биологических повреждений.

При этом вентиляция не заменяет гидроизоляцию и пароизоляцию. Эти элементы работают совместно как части кровельной системы.

Вентиляция кровли: основные элементы

Современные кровельные аэраторы выпускаются в точечном и непрерывном исполнении, а материалы подбираются с учётом устойчивости к влаге, температурным перепадам, ультрафиолету и коррозии.

Вентиляция кровли: коньковая система

Коньковый аэратор устанавливается вдоль линии конька и обеспечивает непрерывный выход воздуха из подкровельного пространства.

Это особенно удобно для простой двускатной крыши, где вентиляционный канал проходит от карниза к коньку.

Преимущества коньковой вентиляции:

• равномерный выход воздуха;
• отсутствие большого количества проходок через покрытие;
• аккуратный внешний вид;
• возможность устройства непрерывного вентиляционного канала;
• эффективное использование длины конька.

На кровлях с гибкой черепицей коньковый аэратор обычно закрывается коньково-карнизной черепицей и становится практически незаметным.

Вентиляция кровли: точечные аэраторы

Точечный кровельный аэратор представляет собой отдельный вентиляционный элемент, устанавливаемый на определённом участке ската.

Он применяется:

• на сложных крышах;
• при наличии небольших отдельных зон;
• на вальмовых кровлях;
• на шатровых крышах;
• возле ендов;
• на участках, где невозможно организовать полноценную коньковую вентиляцию;
• для дополнительной вентиляции отдельных зон.

Точечные элементы могут использоваться как на скатных, так и на плоских кровлях, однако конструкция и принцип расчёта для этих типов крыш отличаются.

Вентиляция кровли: приток через карниз

Вытяжная часть системы не будет работать полноценно без притока воздуха.

На скатной кровле воздух обычно поступает через:

• вентиляционный зазор в карнизной зоне;
• перфорированные софиты;
• специальные вентиляционные планки;
• продухи;
• другие предусмотренные конструкцией отверстия.

Далее воздух движется вверх по вентиляционному каналу.

Получается схема:

карниз → вентиляционный канал → конёк → наружный воздух.

Именно такая непрерывность воздушного потока является основой естественной вентиляции скатной кровли.

Вентиляция кровли: вентиляционный зазор

В утеплённой скатной кровле вентиляционный зазор располагается между слоями кровельного пирога в соответствии с проектным решением.

Его задача — обеспечить свободное движение воздуха от нижней части ската к верхней.

Особенно важно не допускать:

• перекрытия канала утеплителем;
• провисания мембраны;
• засорения вентиляционного прохода;
• блокировки воздуха в районе ендов;
• отсутствия выхода воздуха возле конька.

На сложных кровлях могут появляться участки, где обычный канал не обеспечивает полноценного проветривания. Для них предусматриваются дополнительные решения.

Вентиляция кровли для мансарды

Мансардная кровля требует особого внимания, поскольку непосредственно под кровельным пирогом находится утеплённое жилое помещение.

Типичная система включает:

• внутреннюю отделку;
• пароизоляцию;
• утеплитель;
• вентиляционный канал;
• диффузионную мембрану;
• контробрешётку;
• обрешётку;
• кровельное покрытие;
• приток воздуха в карнизной зоне;
• выход воздуха в верхней части кровли.

Пароизоляционный слой препятствует поступлению водяного пара из помещения в конструкцию, а вентиляционный канал помогает удалять влагу, которая всё же может попасть в подкровельную зону.

Вентиляция кровли для холодного чердака

На холодном чердаке схема обычно проще.

Необходимо обеспечить достаточный воздухообмен самого чердачного пространства через предусмотренные приточные и вытяжные отверстия.

Могут использоваться:

• карнизные продухи;
• фронтонные отверстия;
• коньковые элементы;
• вентиляционные решётки;
• аэраторы.

Конкретное решение зависит от конструкции здания и формы крыши.

Вентиляция кровли для мягкой кровли

Для гибкой черепицы особенно распространено использование коньковых и точечных аэраторов.

Коньковый вариант устанавливается по линии конька, а точечные элементы используются для локальной вентиляции отдельных участков.

Производители гибкой черепицы предусматривают специальные кровельные аэраторы, которые совместимы с битумным покрытием и закрываются сверху кровельным материалом.

При этом важно обеспечить приток воздуха в нижней части ската.

Схема должна работать целиком:

карнизный приток → вентиляционный канал → коньковый аэратор.

Если притока нет, вытяжной элемент не создаст полноценной циркуляции воздуха.

Вентиляция кровли для металлочерепицы

На кровлях из металлочерепицы вентиляция организуется за счёт воздушного канала между кровельным покрытием и расположенным ниже слоем конструкции.

В зависимости от конфигурации используются:

• коньковые вентиляционные элементы;
• точечные аэраторы;
• вентиляционные выходы;
• проходные элементы;
• вентиляционная лента;
• карнизные продухи.

Особое внимание уделяют коньку, карнизу, ендовам и местам, где вентиляционный канал может прерываться.

Вентиляция кровли для профнастила

Профилированный лист также требует правильной организации подкровельного воздухообмена.

Вентиляционный канал формируется конструкцией кровельного пирога, а воздух поступает через нижнюю часть и выходит в верхней.

Используются:

• вентиляционные коньки;
• вентиляционные ленты;
• точечные элементы;
• кровельные проходки;
• вентиляционные выходы;
• карнизные продухи.

При выборе проходки необходимо учитывать профиль кровельного листа, чтобы обеспечить герметичное соединение элемента с покрытием.

Вентиляция кровли для фальцевой кровли

Фальцевая кровля имеет герметичное покрытие, поэтому особенно важно правильно предусмотреть движение воздуха в подкровельной конструкции.

Для такой кровли применяются:

• вентиляционные выходы;
• аэраторы;
• проходные элементы;
• вентиляционные планки;
• карнизные и коньковые решения.

Конкретный узел зависит от конструкции фальцевой кровли и способа формирования вентиляционного канала.

Вентиляция кровли для плоской крыши

На плоских кровлях используются отдельные типы аэраторов.

Их задача — удалять влагу из кровельной конструкции и способствовать просушиванию утеплителя и основания.

Аэраторы размещаются в наиболее высоких участках кровли с учётом конфигурации покрытия и расположения водоразделов. На плоских кровлях их количество нельзя автоматически переносить из расчётов для скатной крыши.

На таких объектах вентиляция может быть особенно важна при реконструкции кровельного пирога и санации увлажнённых конструкций.

Вентиляция кровли: коньковый или точечный аэратор

Выбор определяется не только формой крыши, но и тем, насколько непрерывно можно организовать вентиляционный канал.

Вентиляция кровли: вентиляционные выходы

Не следует путать аэратор подкровельного пространства с вентиляционным выходом из помещения.

Вентиляционный выход предназначен для вывода воздуха из:

• кухни;
• санузла;
• ванной;
• технических помещений;
• других вентиляционных каналов.

Для него требуется проход через кровельное покрытие и специальный проходной элемент.

Главная задача проходного элемента — обеспечить герметичное соединение трубы с кровлей.

Такие элементы выпускаются отдельно под различные типы кровельных покрытий: металлочерепицу, профнастил, мягкую и фальцевую кровлю.

Вентиляция кровли: проходные элементы

Проходка должна соответствовать:

• типу кровельного покрытия;
• профилю листа;
• диаметру вентиляционной трубы;
• уклону кровли;
• месту установки;
• требованиям производителя.

Основная задача — вывести трубу наружу без нарушения гидроизоляции кровельного пирога.

В комплект могут входить:

• основание;
• вентиляционная труба;
• защитный колпак;
• уплотнитель;
• крепёж;
• герметизирующие элементы.

Вентиляция кровли: вентиляционная лента

Вентиляционная лента используется в карнизных и коньковых узлах.

Она должна одновременно:

• пропускать воздух;
• препятствовать проникновению насекомых;
• снижать риск попадания мусора;
• защищать вентиляционный канал от птиц;
• обеспечивать корректную работу узла.

В зависимости от назначения применяются ленты из полимерных материалов, алюминия и других материалов.

Вентиляция кровли: ендовы

Ендова — сложный участок кровли, где сходятся два ската и концентрируется значительный поток воды.

При этом вентиляционный канал в районе ендовы может быть прерван конструктивными элементами.

На сложных крышах необходимо следить, чтобы между карнизом и верхней частью кровли не образовывались закрытые участки.

При необходимости используются дополнительные точечные аэраторы или другие предусмотренные конструкцией решения. Для сложных крыш точечные элементы как раз позволяют проветривать отдельные зоны, которые невозможно качественно вывести через стандартный конёк.

Вентиляция кровли: вентиляция вальмовой крыши

Вальмовая кровля отличается от простой двускатной тем, что часть скатов не имеет полноценной линии фронтона.

Это усложняет организацию воздушного потока.

В зависимости от конструкции применяются:

• вентиляционные коньковые элементы;
• точечные аэраторы;
• дополнительные вентиляционные каналы;
• карнизные продухи.

Особенно важно проверить все участки скатов, чтобы не осталось изолированных зон.

Вентиляция кровли: вентиляция шатровой крыши

На шатровой крыше отсутствует обычный горизонтальный конёк, поэтому классическая схема «карниз → конёк» требует адаптации.

В таких конструкциях часто применяют точечные вентиляционные элементы, расположенные в верхних зонах скатов.

Количество и размещение определяются конфигурацией кровли и характеристиками выбранных изделий.

Вентиляция кровли: расчёт

Количество вентиляционных элементов нельзя корректно определить только по площади дома.

Необходимо учитывать:

• площадь кровли;
• площадь отдельных скатов;
• длину скатов;
• длину конька;
• наличие ендов;
• форму крыши;
• тип кровельного покрытия;
• конструкцию кровельного пирога;
• наличие утепления;
• пропускную способность аэратора;
• площадь приточных отверстий.

Для конкретного изделия производитель может указывать площадь вентиляции, которую обеспечивает один элемент. Поэтому универсальное правило вроде «один аэратор на определённую площадь» нельзя переносить на все модели.

Что необходимо для расчёта

Вентиляция кровли: сколько аэраторов нужно

Универсального количества для всех крыш нет.

Например, на простой двускатной крыше с полноценным коньковым выходом может использоваться непрерывный коньковый аэратор.

На сложной вальмовой кровле может потребоваться несколько точечных элементов.

На плоской кровле расчёт выполняется по площади и конструкции кровельного пирога с учётом характеристик конкретных аэраторов.

Производители также указывают собственные технические требования к площади вентиляции и размещению элементов, поэтому при расчёте необходимо ориентироваться на характеристики выбранной системы.

Вентиляция кровли: что входит в систему

Для скатной утеплённой кровли набор может включать:

• коньковый аэратор;
• точечные аэраторы;
• вентиляционную ленту;
• карнизные продухи;
• перфорированные софиты;
• проходные элементы;
• вентиляционные выходы;
• уплотнители;
• крепёж;
• герметизирующие материалы.

При сложной конфигурации кровли добавляются дополнительные точечные элементы и проходки.

Вентиляция кровли и мембраны

Диффузионная мембрана и вентиляционный зазор работают совместно, но выполняют разные задачи.

Мембрана защищает утеплитель и конструкцию от внешней влаги и при этом позволяет водяному пару выходить из конструкции в зависимости от характеристик материала.

Вентиляционный канал обеспечивает движение воздуха и удаление влаги из подкровельной зоны.

Поэтому нельзя считать мембрану заменой вентиляции.

Правильный кровельный пирог должен учитывать:

утеплитель → мембрана → вентиляционный канал → кровельное покрытие.

Конкретная последовательность слоёв и наличие зазоров определяются выбранной системой кровли.

Вентиляция кровли: основные ошибки

Нет притока воздуха

Установка большого аэратора без нормального притока через карнизную зону не создаёт полноценного воздухообмена.

Перекрыт вентиляционный канал

Если утеплитель или мембрана блокируют проход воздуха, движение становится недостаточным.

Нет выхода воздуха

Приточное отверстие само по себе не создаёт рабочей вентиляционной системы.

Неправильное размещение аэраторов

Точечные элементы необходимо размещать с учётом конфигурации кровли и характеристик конкретной модели.

Игнорирование ендов

На сложной кровле могут оставаться участки без нормального воздухообмена.

Неправильная проходка

Некачественная герметизация прохода трубы через кровлю может привести к протечкам.

Использование несовместимых элементов

Аэратор, проходка, кровельное покрытие и герметизирующие материалы должны быть совместимы между собой.

Вентиляция кровли: как выбрать материалы

При выборе системы необходимо определить:

1. Какой тип кровли используется.
2. Скатная это или плоская крыша.
3. Есть ли утеплённая мансарда.
4. Как устроен вентиляционный канал.
5. Где организован приток воздуха.
6. Где будет происходить вытяжка.
7. Есть ли коньковая линия.
8. Есть ли ендовы и сложные участки.
9. Какое кровельное покрытие установлено.
10. Какие вентиляционные элементы совместимы с ним.

Для металлочерепицы, профнастила, гибкой черепицы и других покрытий применяются свои проходные и вентиляционные решения.

Вентиляция кровли в Ростове-на-Дону

Для частного дома, коттеджа, бани, гаража или другого здания вентиляцию кровли необходимо рассматривать вместе со всей конструкцией крыши.

Важно правильно совместить:

• кровельное покрытие;
• утеплитель;
• пароизоляцию;
• диффузионную мембрану;
• вентиляционный канал;
• карнизный приток;
• коньковую или точечную вытяжку;
• проходные элементы.

Пришлите проект, схему кровли, размеры или фотографии конструкции — поможем определить необходимые вентиляционные элементы и собрать решение под конкретную крышу.

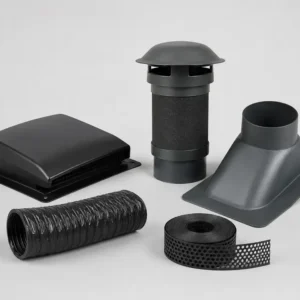

В ассортимент вентиляции кровли могут входить коньковые и точечные аэраторы, вентиляционные выходы, проходки, вентиляционные ленты, элементы карнизного притока и комплектующие для разных кровельных покрытий.
