Конструкции узлов деревянных стропильных ферм крыши

Конструкции узлов деревянных стропильных ферм крыши: особенности и соединения

Деревянные стропильные фермы являются важным элементом крыши, обеспечивающим ее прочность и устойчивость к нагрузкам. Правильное проектирование и конструирование узлов фермы – залог надежности всей конструкции. В данной статье рассмотрим основные типы узлов и способы их соединения.

1. Опорный Конструкции узлов деревянных стропильных ферм крыши (Мауэрлат)

Опорный узел, соединяющий стропильную ногу с мауэрлатом, передает вертикальные и горизонтальные нагрузки от крыши на стены здания. Конструкция этого узла должна обеспечивать надежное крепление и предотвращать смещение стропил.

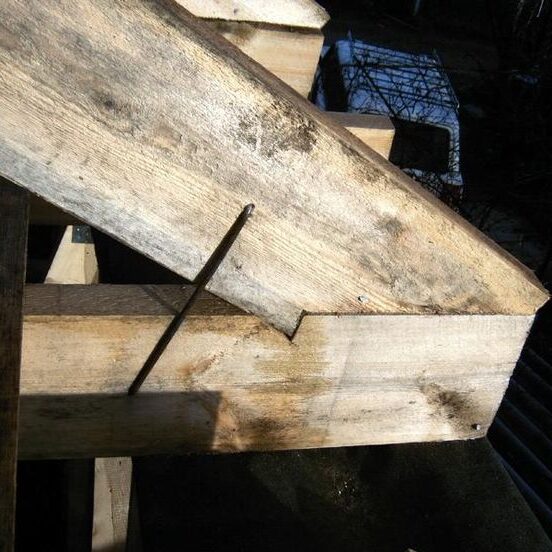

Соединение с помощью врубки: Стропильная нога врубается в мауэрлат на определенную глубину, обеспечивая плотное прилегание и распределение нагрузки. Дополнительно узел усиливается скобами, гвоздями или саморезами.

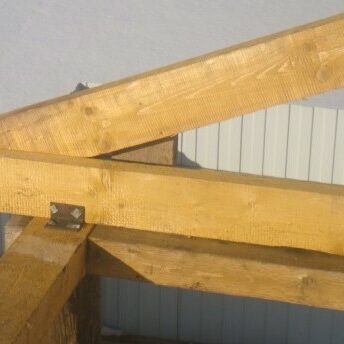

Соединение с помощью стальных угольников и болтов: Угольники крепятся к стропильной ноге и мауэрлату с помощью болтов, обеспечивая надежное соединение и предотвращая сдвиг.

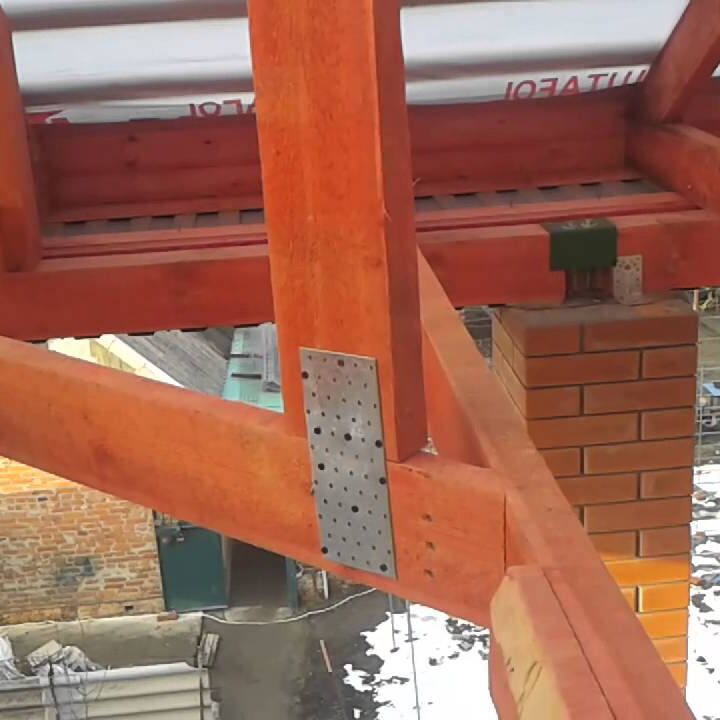

Соединение с использованием зубчатых пластин: Зубчатые пластины вдавливаются в древесину стропильной ноги и мауэрлата, обеспечивая высокую прочность соединения. Этот метод применяется для сборки ферм в заводских условиях.

2. Коньковый узел стропильной фермы

Коньковый узел соединяет две стропильные ноги в верхней точке крыши. Конструкция этого узла должна обеспечивать жесткость и устойчивость к ветровым и снеговым нагрузкам.

Соединение встык с накладками: Стропильные ноги соединяются встык, а сверху накладываются деревянные или стальные накладки, которые крепятся болтами или гвоздями. Накладки обеспечивают распределение нагрузки и предотвращают расхождение стропил.

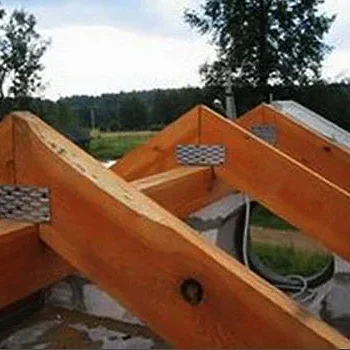

Соединение с помощью зубчатых пластин: Аналогично опорному узлу, зубчатые пластины обеспечивают прочное соединение стропильных ног.
Соединение с помощью конькового бруса: Стропильные ноги опираются на коньковый брус, который обеспечивает дополнительную поддержку и устойчивость конструкции.

3. Узлы соединения раскосов и подкосов

Раскосы и подкосы служат для усиления стропильной системы и предотвращения деформации стропил под нагрузкой. Узлы их соединения с основными элементами фермы должны быть надежными и прочными.

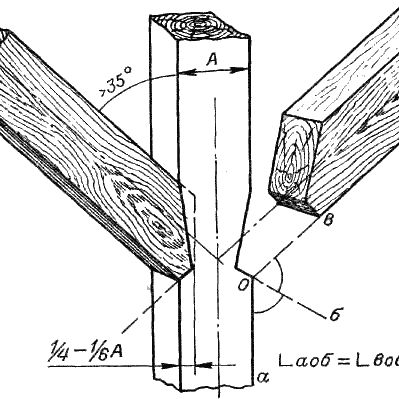

Соединение с помощью врубки: Раскосы и подкосы врубаются в стропила или стойки на определенную глубину, обеспечивая плотное прилегание и распределение нагрузки. Дополнительно узел усиливается болтами, гвоздями или саморезами.

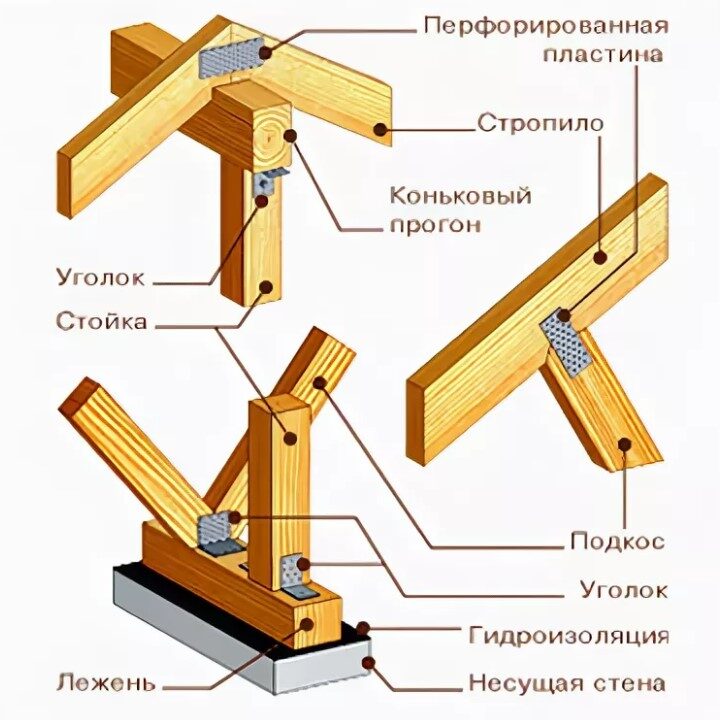

Соединение с помощью стальных уголков и болтов: Уголки крепятся к раскосу/подкосу и стропилу/стойке с помощью болтов, обеспечивая надежное соединение.
Соединение с помощью зубчатых пластин: Зубчатые пластины обеспечивают прочное соединение раскосов/подкосов с основными элементами фермы, особенно при заводском изготовлении.

4. Материалы и крепеж для узлов

При конструировании узлов деревянных стропильных ферм важно использовать качественные материалы и крепеж.

Древесина: Для изготовления стропильных ферм используется древесина хвойных пород (сосна, ель) высокого качества, прошедшая антисептическую обработку.
Крепеж: Для соединения элементов фермы используются гвозди, саморезы, болты, скобы, стальные угольники, зубчатые пластины. Важно использовать крепеж, соответствующий нагрузке и условиям эксплуатации.

Правильно сконструированные и собранные узлы деревянных стропильных ферм обеспечивают долговечность и надежность крыши, защищая здание от атмосферных воздействий и обеспечивая комфортное проживание. При проектировании и монтаже ферм следует учитывать все нормативные требования и рекомендации специалистов.
