Как правильно рассчитать угол наклона кровли?

Угол наклона кровли как правильно рассчитать ? Экспертное решение от кровельной компании Кровельщик Дона.



Угол наклона кровли — это не параметр вкуса и не то, что выбирают «как у соседа». Это расчётная величина: он задаётся материалом покрытия, снеговой и ветровой нагрузкой района и определяет, будет ваша крыша сухой или протечёт в первый же ливень. Ниже — как посчитать угол в градусах и процентах, какие минимумы действуют для каждого покрытия и что делать, если ваш уклон оказался ниже допустимого.

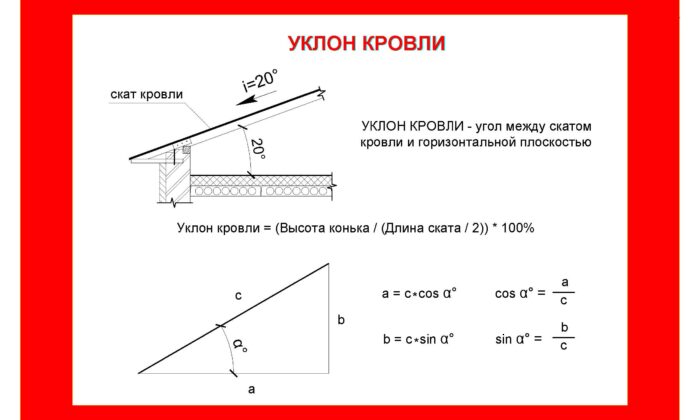

Что такое угол наклона кровли и уклон

Угол наклона кровли — это угол между плоскостью ската и горизонталью. Измеряется в градусах. Уклон — та же величина, но выраженная в процентах или в виде отношения высоты подъёма к длине заложения. Разница принципиальная: в паспорте покрытия может стоять «не менее 14°» или «не менее 25%», и это одно и то же значение в двух системах.

Именно поэтому первый практический шаг — привести обе величины к одному виду. Если производитель пишет в процентах, а вы считаете в градусах, легко ошибиться на несколько градусов и купить не тот материал.

Как рассчитать угол наклона кровли в градусах и процентах

Формула одна и работает с любого направления — от размеров крыши к углу либо от желаемого угла к размерам:

tg(α) = H / L, где H — высота подъёма ската (от карниза до конька), L — заложение (горизонтальная проекция ската от карниза до конька).

Угол находится как arctg(H / L). Считаем на примере: дом шириной 8 м, двускатная крыша. Заложение одного ската — 4 м, высота конька — 2,3 м. tg(α) = 2,3 / 4 = 0,575. По таблице тангенсов это угол ≈ 30°.

Обратная задача — когда угол уже выбран, а нужно знать высоту конька: H = L × tg(α). Дом 8 м, скат 4 м, угол 30°: H = 4 × 0,577 = 2,31 м. А длина стропильной ноги считается по теореме Пифагора: √(L² + H²) = √(16 + 5,33) = 4,62 м, плюс вынос свеса.

Как замерить угол наклона кровли на объекте

Если крыша уже есть и нужно замерить фактический уклон, понадобится уклономер, уровень или два колышка со шнуром. Практический способ: отложить от точки на скате горизонталь 1 м и замерить, на сколько сантиметров скат поднялся на этом метре. Полученная величина в сантиметрах, делённая на 100, и есть уклон в виде отношения. Например, подъём 58 см на 1 м — это 0,58, что даёт угол около 30°.

На плане дома с известной высотой конька угол считается тем же способом, что и в примере выше — без выезда на объект. Если плана нет, нужен просчёт по фактическим размерам: ошибка в замере заложения в 30 см на восьмиметровом доме сдвигает угол на несколько градусов, а это уже другой минимум для покрытия.

Угол наклона кровли в процентах и градусах: таблица перевода

Градусы	Проценты	Отношение (подъём на 1 м)
1°	1,7%	0,017
2°	3,5%	0,035
3°	5,2%	0,052
4°	7,0%	0,070
5°	8,7%	0,087
6°	10,5%	0,105
7°	12,3%	0,123
8°	14,1%	0,141
9°	15,8%	0,158
10°	17,6%	0,176
11°	19,4%	0,194
12°	21,3%	0,213
13°	23,1%	0,231
14°	24,9%	0,249
15°	26,8%	0,268
16°	28,7%	0,287
17°	30,6%	0,306
18°	32,5%	0,325
19°	34,4%	0,344
20°	36,4%	0,364
21°	38,4%	0,384
22°	40,4%	0,404
23°	42,4%	0,424
24°	44,5%	0,445
25°	46,6%	0,466
26°	48,8%	0,488
27°	51,0%	0,510
28°	53,2%	0,532
29°	55,4%	0,554
30°	57,7%	0,577
31°	60,1%	0,601
32°	62,5%	0,625
33°	64,9%	0,649
34°	67,5%	0,675
35°	70,0%	0,700
36°	72,7%	0,727
37°	75,4%	0,754
38°	78,1%	0,781
39°	81,0%	0,810
40°	83,9%	0,839
41°	86,9%	0,869
42°	90,0%	0,900
43°	93,3%	0,933
44°	96,6%	0,966
45°	100,0%	1,000
46°	103,5%	1,036
47°	107,2%	1,072
48°	111,1%	1,111
49°	115,0%	1,150
50°	119,2%	1,192
51°	123,5%	1,235
52°	128,0%	1,280
53°	132,7%	1,327
54°	137,6%	1,376
55°	142,8%	1,428
56°	148,3%	1,483
57°	154,0%	1,540
58°	160,0%	1,600
59°	166,5%	1,665
60°	173,2%	1,732
61°	180,4%	1,804
62°	188,1%	1,881
63°	196,3%	1,963
64°	205,0%	2,050
65°	214,5%	2,145
66°	224,6%	2,246
67°	235,6%	2,356
68°	247,5%	2,475
69°	260,5%	2,605
70°	274,7%	2,747
71°	290,4%	2,904
72°	307,8%	3,078
73°	327,0%	3,270
74°	348,7%	3,487
75°	373,2%	3,732
76°	401,1%	4,011
77°	433,2%	4,331
78°	470,0%	4,705
79°	514,5%	5,144
80°	567,1%	5,671
81°	631,7%	6,314
82°	711,5%	7,115
83°	814,4%	8,144
84°	951,4%	9,514
85°	1143,0%	11,430
86°	1430,1%	14,301
87°	1908,1%	19,081
88°	2866,2%	28,662
89°	5729,0%	57,290

Запомнить стоит два узла: 45° — это ровно 100%, то есть подъём равен заложению; 12–15° — это 21–27%, самый ходовой диапазон для пологих скатов.

Выше 45° уклон в процентах растёт нелинейно: 60° — это уже 173%, 70° — 275%, 80° — 567%. Поэтому на крутых скатах проценты практически не используют — паспорта покрытий там пишут в градусах, иначе цифра становится нечитаемой. Угол 90° в таблице отсутствует: это вертикальная плоскость, тангенс стремится к бесконечности, и уклон как параметр ската теряет смысл.

Минимальный угол наклона кровли для каждого покрытия

Вот ядро вопроса. Ниже — минимумы, ниже которых производители не гарантируют герметичность покрытия. Это не рекомендации, а границы: под ними материал класть нельзя, даже если очень хочется.

Покрытие	Минимальный уклон	Что происходит ниже минимума
Фальцевая кровля	от 10–11°	Замкнутый фальц держит воду лучше остальных, но на пологом скате влага застаивается в фальце
Гибкая (битумная) черепица	от 11–12°	Возможна от 11°, но на уклоне ниже 18° обязателен сплошной подкладочный ковёр по всей площади
Металлочерепица	от 12–14°	Капиллярная канавка не справляется, вода затекает под нахлёст при боковом дожде
Профнастил кровельный	от 12–15°	То же; при уклоне 15° и ниже нахлёст увеличивают до двух волн и герметизируют
Композитная черепица	от 14–15°	Требует увеличенного нахлёста и уплотнителей
Керамическая и цементно-песчаная черепица	от 22–25°	Штучная черепица укладывается с перекрытием, но на пологом скате нужен дополнительный гидроизоляционный слой
Ондулин	от 10–15°	От 15° стандартная укладка, ниже — сплошная обрешётка и увеличенный нахлёст
Шифер	от 12–15°	Ниже требует сплошного основания и герметизации стыков

Обратите внимание на логику: чем меньше уклон, тем выше требования к подкровельному слою. На пологом скате вода уходит медленнее, снег лежит дольше, а при боковом дожде влага может затекать под нахлёст против уклона. Поэтому на уклонах у нижней границы всегда добавляется сплошное основание или второй слой гидроизоляции — это не перестраховка, а условие работоспособности.

Подобрать покрытие под ваш уклон можно в каталогах: металлочерепица, гибкая черепица, профнастил. В паспорте каждой марки указан свой минимум уклона.

Что ещё влияет на угол наклона кровли

Снеговая нагрузка. Чем положе скат, тем больше снега на нём задерживается. Ростов-на-Дону и область относятся ко II снеговому району — расчётная нагрузка умеренная, но на пологих кровлях снег всё равно скапливается и работает как дополнительный вес на стропильную систему. Чем круче скат, тем быстрее снег сходит сам, но тем выше парусность.

Ветровая нагрузка. Здесь зависимость обратная: крутой скат ветер поднимает как парус, особенно на открытых участках и у воды. Для Новороссийска с его борой, для прибрежных скатов в Таганроге и Азове ветровой фактор часто важнее снегового — там уклон выбирают не «покруче для снега», а с учётом отрывающего усилия.

Форма крыши. Для односкатной кровли угол часто диктуется перепадом высот между стенами — и на пристройках, гаражах, навесах он нередко выходит ниже рекомендованного минимума. В этом случае материал подбирают под фактический уклон, а не наоборот. Для двускатной и вальмовой угол задаётся высотой конька, и там есть свобода манёвра.

Полезный объём. Крутой скат даёт мансардный этаж с полноценными стенами, пологий — только низкий чердак или плоскую эксплуатируемую кровлю. Это уже не про герметичность, а про то, что вы хотите получить под крышей.

Как перевести угол наклона кровли из процентов в градусы

В паспортах на кровельные материалы чаще пишут проценты, в строительных нормах и на чертежах — градусы. При пересчёте держите в голове два ориентира: 45° = 100%, 30° ≈ 58%. Ошибка в 5% на пологом скате — это меньше градуса, не критично; на крутом — разница уже в 2–3 градуса, и она может сдвинуть выбор покрытия.

Если производитель указывает минимум в процентах, переводите в градусы до закупки: например, «не менее 25%» — это примерно 14°. Ниже этого значения покрытие работать не будет.

Если угол наклона кровли ниже минимума для покрытия

Ситуация частая, особенно на односкатных пристройках и гаражах. Вариантов три, и все рабочие:

• Выбрать покрытие, которое держит ваш уклон. Самые «всеядные» по пологому скату — фальц (от 10–11°) и гибкая черепица со сплошным подкладочным ковром (от 11–12°).
• Усилить подкровельный слой. Сплошное основание вместо разреженной обрешётки, второй слой гидроизоляции, увеличенный нахлёст на одну-две волны, герметизация стыков. Это не отменяет минимум, но позволяет положить материал в его нижней границе.
• Изменить геометрию. Нарастить стены, поднять конёк, добавить уклон по обрешётке. Дороже, чем первые два варианта, но иногда единственный способ уложить выбранный материал нормально.

Чего делать не стоит — класть покрытие ниже минимума «на герметик». Герметик по всей площади не наносят: он работает в узлах, а не как гидроизоляционный слой. Протечка в этом случае проявляется не сразу, а через сезон-два, когда придётся перекладывать весь скат.

Когда нужен расчёт угла наклона кровли, а не формула

Если дом уже подведён под крышу и цифры оказались на границе минимума — нужен расчёт до закупки материала. Здесь формула не поможет: кроме самого угла приходится смотреть на длину ската, количество ендов, выносы и на то, как нагрузка ляжет на существующие стропила. Ошибка в этом месте стоит всего покрытия.

Проверить фактический уклон, сверить его с паспортом материала и посчитать раскладку можно на этапе просчёта кровли — до того, как лист заказан и привезён. А если конструкция сложная или крыша нестандартной формы, расчёт стропильной системы и узлов делается в рамках проектирования кровли.

Частые вопросы

Как перевести угол наклона кровли из процентов в градусы?

Проценты — это тангенс угла, умноженный на 100. Чтобы получить градусы, делите проценты на 100 и берёте арктангенс. Ориентиры: 25% ≈ 14°, 45% ≈ 24°, 58% ≈ 30°, 100% = 45°. Минимум в паспорте всегда указан именно в той системе, в которой считается нагрузка на покрытие.

Какой минимальный угол наклона кровли вообще бывает?

Самые пологие скаты возможны у фальцевой кровли — от 10–11°, следом идёт гибкая черепица со сплошным ковром — от 11–12°. Ниже 10° скатные кровли практически не делают: вода не успевает уходить, и любые ошибки в узлах начинают протекать.

Можно ли класть металлочерепицу при таком угле наклона кровли?

Минимум для металлочерепицы — 12–14°. При 8° класть нельзя: капиллярная канавка не справляется, и вода затекает под нахлёст при боковом дожде. В этом случае нужен либо другой материал (фальц, гибкая черепица), либо изменение геометрии крыши.

Какой угол наклона кровли выбрать для металлочерепицы в Ростове?

Рабочий диапазон — 14–30°. Оптимум для области лежит в районе 25–30°: снег уходит сам и не задерживается, а парусность остаётся в пределах расчётной. Минимум 12–14° технически допустим, но требует усиленного подкровельного слоя и увеличенного нахлёста.

Что делать, если угол наклона кровли уже пологий и менять нельзя?

Подобрать покрытие под фактический уклон и усилить пирог: сплошное основание, второй слой гидроизоляции, увеличенный нахлёст, герметизация узлов. Для пристроек и гаражей самые пологие варианты — фальц и гибкая черепица. Порядок работ: сначала замер фактического уклона, потом выбор материала, и только потом закупка.
